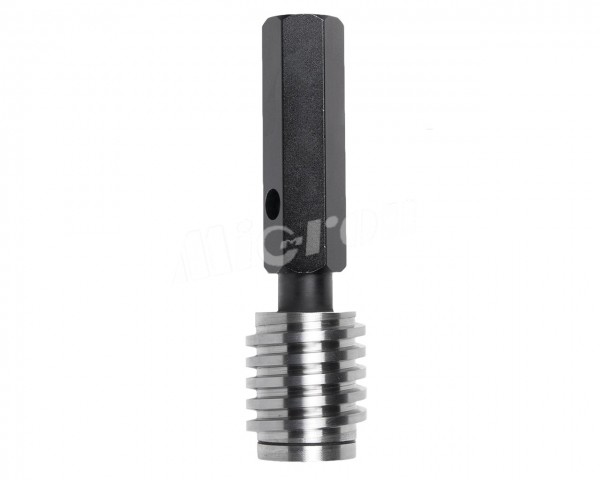

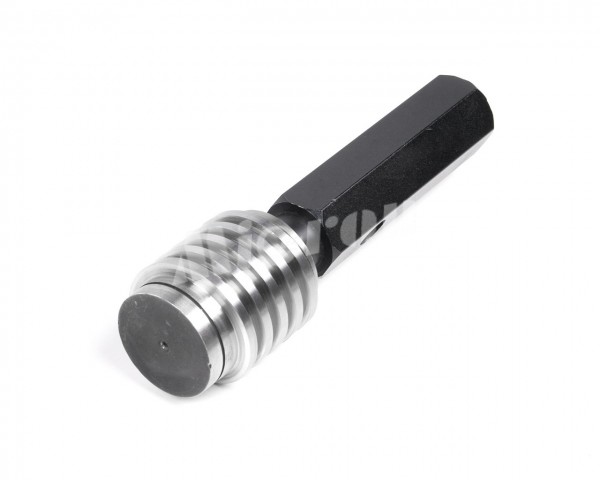

Калибр-пробка Tr 36x12 (P6) 2-зах. 7H ПР-НЕ МИК (артикул 73468)

Описание

Калибр-пробка Tr 36x12 (P6) 2-зах. 7H ПР-НЕ МИК рабочая резьбовая двусторонняя калибр-пробка Tr используется в машиностроительной отрасли для контроля параметров внутренней многозаходной трапецеидальной резьбы при крупном производстве. Проходная сторона должна свободно ввинчиваться в контролируемую резьбу. Свинчиваемость калибра с резьбой означает, что приведенный средний диаметр резьбы не выходит за установленный наименьший предельный размер. Непроходная пробка проверяет не выходит ли средний диаметр резьбы за установленный наибольший предельный размер. Пробка не должна ввинчиваться в контролируемое отверстие, допускается лишь частичное свинчивание, на один-два оборота.
На ручке пробки нанесена информация о размере, квалитете, а так же указывается назначение. Калибры для многозаходной трапецеидальной резьбы Tr (P ) выполнены по ГОСТ 27298-87, ГОСТ 2016-89 (изготовление в соответствии с ГОСТ 24739-81, ГОСТ 9484-81, ГОСТ 24939-81).
