Как подобрать плашку для нарезания резьбы

Чтобы правильно подобрать плашку для нарезки резьбы, нужно знать особенности этого слесарного инструмента. Если у вас дома есть набор плашек, тогда вы можете разрешить много проблем с ремонтом самостоятельно без надобности вызова слесаря - обновить или нарезать резьбу на болтовых соединениях мебели, бытовых приборов, автомототехники и много где еще. В народе плашки еще называют лерками.

Конструкция плашки

Инструмент, состоит из двух основных частей - самой плашки в виде большой цельной гладкой гайки (головки) и оправы с воротком - плашкодержателя (клуппа). Бывают держатели с поворотными трещотками. Существуют также клуппы электрические для профессионального инструмента.

Бывают модели, у которых на торце головки имеются резьбовые отверстия (от трех до шести), в которые вкручиваются рукояти-воротки. У раздвижных плашек форма квадратная или шестигранная. Конструктивные элементы, это:

• резцы (режущие кромки)
• задняя и передняя поверхности
• калибрующая часть
• заборный конус
• стружечные отверстия
• перо (фаска перед заборным конусом).

Резцы расположены в центре головки. Их количество зависит от диаметра - от 3 до 16. Между резцами есть круглые отверстия, через которые отходит стружка при резке. Режущие кромки (зубья) на разных плашках бывают различной ширины и формы. На стержне заготовки, который входит в заборный конус и выходит через режущую часть формируются нарезные витки. Заборные конусы есть по обеим сторонам, из-за чего можно инструментом делать нарезку любой стороной. Калибрующая часть находится посредине резцов и выполняет функцию направления, центровки и самоподачи.

Для производства плашек в России используют два вида стали - Р-18 и Р-9 или легированные высокоуглеродистые сплавы 9-ХС и ХВСГ для профессионального инструмента. Такой инструмент довольно долговечный и на порядок дороже. Плашки из стали Р-9 тоже не «одноразовы», но самые дешевые, они считаются хорошим инструментом для дома.

За рубежом плашки делают из группы сталей HSS (быстрорежущих). Это молибденовые, вольфрамовые, кобальтовые сплавы. Такие плашки достаточно дорогие, они предназначаются для работ при больших нагрузках, устойчивы к деформации при высоких температурах до 700°С.

Виды плашек

Любой тип наружной резьбы нарезается определенным видом плашки. В свою очередь виды классифицируются по размеру, строению, профилю и направлению резьбы.

По строению

Раздвижные. Этими плашками нарезают резьбы как малых, так и больших диаметров. У них две части, которые плотно соединяют, чтобы зафиксировать деталь.

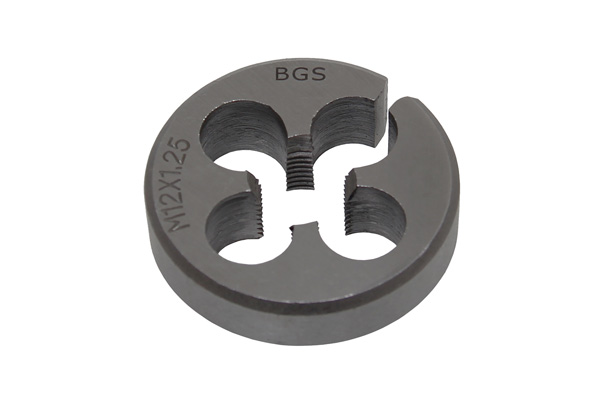

Разрезные. Для высокой точности нарезки резьбы у них имеется поперечный разрез, благодаря чему деталь надежнее фиксируется. Такие плашки предназначены для нарезки резьбы в ответственных соединениях.

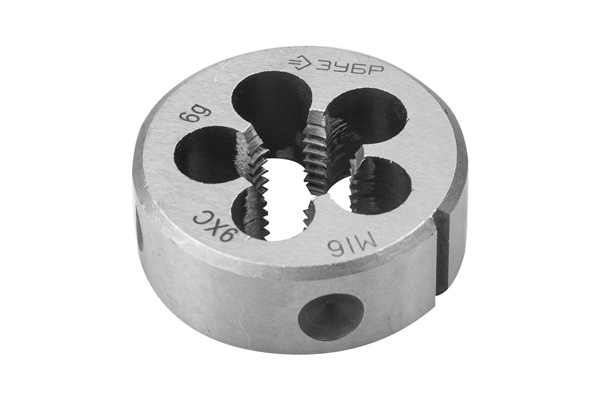

Круглые. Это самый распространенный вид плашек для нарезания резьбы в цельном корпусе круглой формы с отверстием посредине, в котором находятся режущие кромки и канавки для отвода стружки. Им лучше всего подходит название «лерки». В корпус можно вкручивать две рукоятки или одну. Инструментом с одной рукоятью можно выполнять работы в стесненных условиях, к примеру, нарезать внешнюю резьбу на трубах возле стены или в нишах.

По форме нарезного профиля

Для нарезания трапециевидной резьбы. Режущие кромки выполнены в форме равносторонней трапеции. Следовательно, на витках формируются и зубцы такого же профиля. Этим инструментом делают нарезку в ответственных соединениях трубных магистралей, где предполагается высокое давление рабочей среды.

Трапециевидную резьбу можно увидеть в подвижных парах. К примеру, поступательное перемещение суппорта в токарных станках осуществляется вращением вала с такой резьбой. Перемещение зажимов в тисках построено по такому же принципу. Однако трапециевидную резьбу на станочных валах нарезают резцами на винторезных станках, а плашками делают резьбы помельче.

Конические. У этого вида плашек с маркировкой «К» сечение режущих кромок имеет форму конуса. Такого же профиля получаются и витки резьбы. Конические плашки, это специальный вид резьбонарезного инструмента, использующийся на производствах.

Резьбонарезной инструмент по профилю также делят на дюймовые плашки и метрические. Из названий понятно, что у первых параметры резьбы исчисляются по английской системе мер, у вторых по метрической. В метрических маркировках присутствует литера «М», а цифра рядом означает диаметр резьбы (М8; М16; М22 и так далее до 72 мм). Таких же размеров бывают и диаметры плашек. Другие цифры означают шаг резьбы, наклон конусности. Все значения регулируются ГОСТом 9740.

По направлению резьбовых витков

Правые. На болтах, винтах, шпильках ими нарезают обычную резьбу, по которой гайки или детали закручиваются по часовой стрелке. Правая резьба более распространенная в сравнении с левой.

Левые. Левая резьба применяется в механизмах на вращающихся элементах против часовой стрелки. Таким образом предотвращается произвольное откручивание. В маркировке этого инструмента присутствуют литеры LH.

Для труб

На этом виде резьбонарезного инструмента наносится трубная маркировка G. Его используют на производствах и домохозяйствах для нарезания наружных резьб больших диаметров для соединительных элементов. В современных системах отопления и водоснабжения применяются резьбовые соединения от G1/4 до G2.

Как выбрать плашку

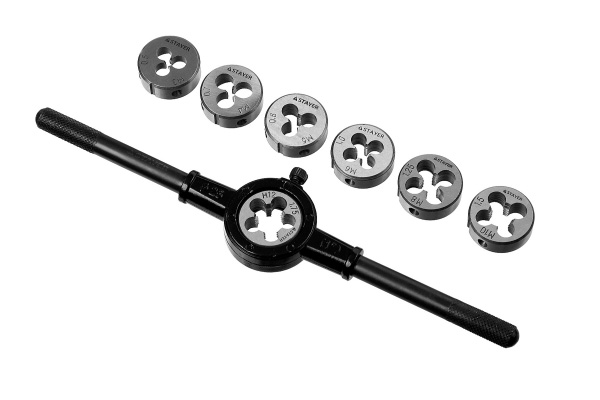

Выбор будет зависеть от параметров резьбы, которую нужно будет нарезать на заготовках. Учитывать следует шаг, форму, направление витков. Для дома или гаража лучше покупать набор плашек. Комплекты бывают профессиональными и любительскими. Это деревянные, пластиковые или металлические кейсы, в которых есть все необходимые для работы аксессуары: держатели, рукоятки, зажимы. Для каждого комплектного элемента и плашек по размерам имеется форменное место с соответствующим обозначением параметров.

Лучшими плашками для дома в плане цены-качества будут модели, изготовленные из стали Р-18. Для нарезания резьбы вручную не требуется стойкость инструмента к высоким нагрузкам и температурам. Главное, правильно подбирать параметры. Качественная наружная резьба та, по которой гайка перемещается без применения усилий.

Если есть необходимость в точной резке, тогда следует пользоваться разрезными или раздвижными плашками. Цельными лерками сделать высококачественную резьбу будет трудно или вовсе невозможно.

Говоря о выборе резьбонарезного инструмента, стоит напомнить о риске приобретения контрафакта. Под этим предостережением подразумеваются азиатские производители, которые в ход пускают мягкие металлы. И делают это преднамеренно, прекрасно понимая, что любой инструмент, а тем более нарезной, должен обладать в первую очередь прочностными характеристиками. Не стоит покупать изделия «ноу неймы» производства Китая, Индонезии, Филиппин. Мы не говорим о всех производителях из этих стран без исключения, но качественный инструмент не может стоить копейки, он всегда в цене.

Высоким спросом пользуются наборы российских брендов «Кобальт», «Практика», ТМ, ХИЗ. Это комплекты на различное количество предметов. Выбрать в каталоге компании «Микрон» есть что и для производства, и для бытовых дел. Из зарубежных марок стоит выделить Hortz, JET, CNIC.

Что еще может понадобиться для работы с плашками

Перед работой инструмент нужно подготовить: проверить режущую часть на предмет сколов, ржавчины. Эти негативные факторы могут стать причиной порчи заготовки - брака. Плашки, в отличие от метчиков, можно затачивать на специальном станке. Так как при заточке стачиваются режущие кромки, то и изменяются допуски по диаметру, поэтому заточенными плашками, не соответствующими заводской маркировке, пользуются только для правки резьбы.

Следует также подготовить плашкодержатель. Если предполагается нарезать несколько типов резьб с разными диаметрами, то и плашки должны быть под рукой соответствующие, а к ним и подходящие держатели или воротки. На рабочем месте должны быть тиски, струбцины для зажима и фиксации заготовок.

Как видим, плашка - инструмент простой, и чтобы им пользоваться в быту, не нужно быть профессионалом. Но, чтобы резьбы нарезать или обновлять правильно, следует знать маркировку, характеристики и разновидности этого инструмента.
