Рычажные скобы

Производство высокоточных деталей требует проведения линейных замеров изделий. Для выполнения таких замеров нужно купить рычажные скобы. Этот инструмент позволяет проводить наружные измерения объектов и получать результаты с минимальной погрешностью. Снятые им размеры говорят о качестве изготовленной продукции.

Структура и характеристики скоб

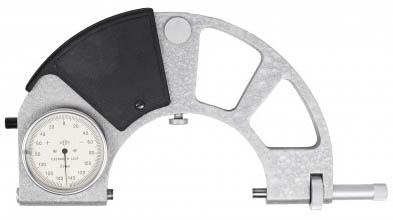

Этот прибор состоит из:

• Корпуса, оснащенного термоизоляционными накладками.
• Двух пяток. Рычажная скоба содержит подвижную и переставную пятку.
• Рычага.
• Отсчетного механизма.
• Шкалы, отображающей результаты измерений.

Разные модели рычажных скоб характеризуются ценой деления, пределами замеров и допустимой погрешностью. Приборы с повышенной точностью (с маркировкой СРП) способны проводить измерения в пределах от 0 до 25 мм и от 25 до 50 мм. У стандартных устройств (СР) диапазон замеров возможен в пределах от 0 до 150 мм. Его можно определить по маркировке модели.

Например, если в названии прибора указано «СР-25», значит оборудование подходит для замеров в диапазоне от 0 до 25 мм. Для «СР-50» этот показатель будет в пределах от 25 до 50 мм. Более крупные модели маркируются таким же образом, с шагом в 25 мм (в этом диапазоне перемещается пятка оборудования).

Особенности использования скоб

Рычажные скобы используют по следующей схеме:

1. Настраивают устройство перед снятием замеров. Для этого регулируется переставная пятка, потом вставляется мерный блок и фиксируется винтом. Блок позволяет настроиться на габариты детали. Стрелка должна находиться на нуле.

2. Указателям придаются максимальные и минимальные значения размеров.

3. Помещается деталь. Она должна располагаться на одной оси с обеими пятками.

4. Проводится отсчет по шкале для получения результата и выявления брака (если стрелка ушла в «+», то брак можно исправить, а если в «-», то нет).

В нашей компании «Микрон» можно заказать высокоточные рычажные скобы. У нас есть устройства СР и СРП с ценой деления 0,001-0,002 мм (первые относятся к высокоточным моделям). Все приборы выполнены в соответствии с ГОСТ, поэтому разрешены к использованию на российских предприятиях.

Заказать нужную модель можно в московском интернет-магазине. В этом случае вы сможете забрать товар самостоятельно. Для других городов у нас есть удаленная доставка транспортными компаниями. Они перевозят товары по РФ. Выбирайте рычажные скобы, и мы позаботимся об их пересылке.
