Головка рычажно-зубчатая 1ИГ +/-0,05 0,001 с пов. ИЗМЕРОН (артикул 127307)

Описание

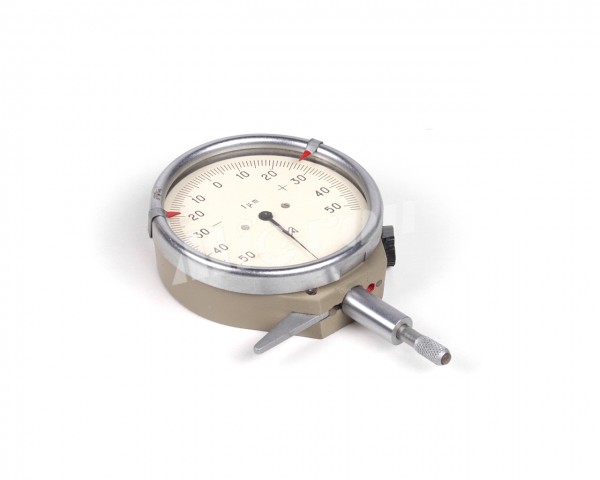

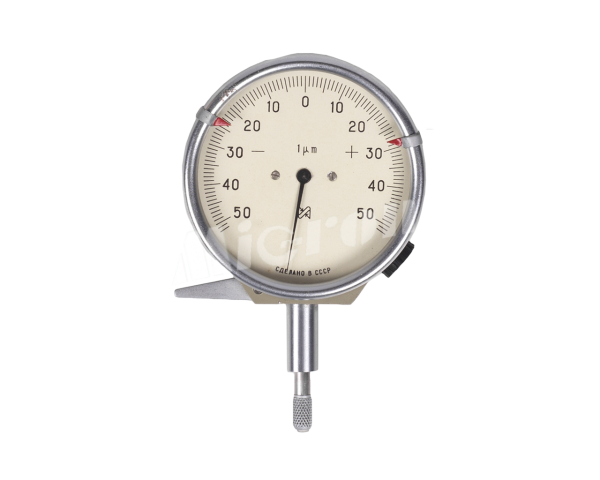

Рычажно-зубчатая измерительная головка типа ИГ используется для измерения точных линейных размеров методом непосредственной оценки или методом сравнения с мерой, а также отклонения от заданной геометрической формы. Принцип работы устройства основан на движении измерительного стержня, которое в свою очередь преобразуются с помощью механизма, состоящего из двух неравноплечих рычажных пар и одной зубчатой пары, в движение стрелки отсчетного устройства.
Установка головки на нуль осуществляется с помощью специального винта с пределом регулирования свыше 10 делений шкалы. Головка снабжена арретиром для отвода измерительного стержня и указателями пределов допуска. Сферический измерительный наконечник. Размер головки ИГ - 60x95x20 мм.

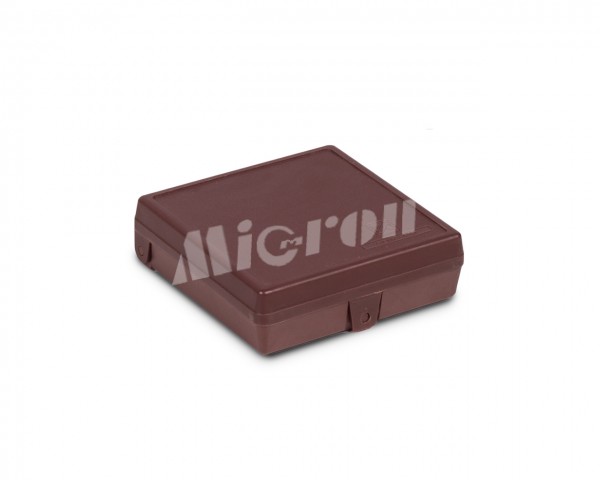

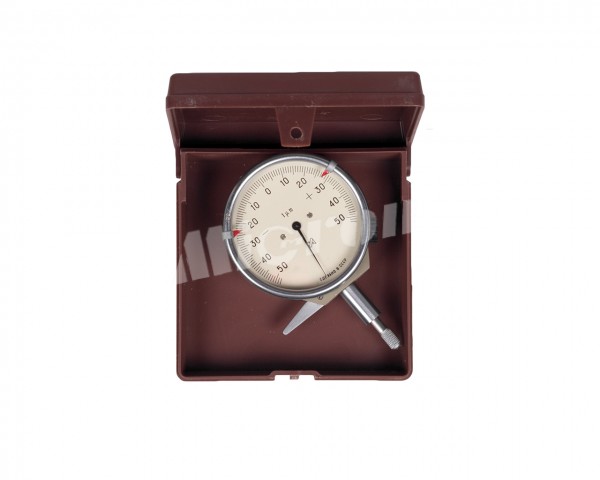

Измерительные головки типа ИГ упакованы в жесткий пластиковый или деревянный футляр и снабжены паспортом изделия. Соответствуют требованиям технической документации фирмы-изготовителя.
