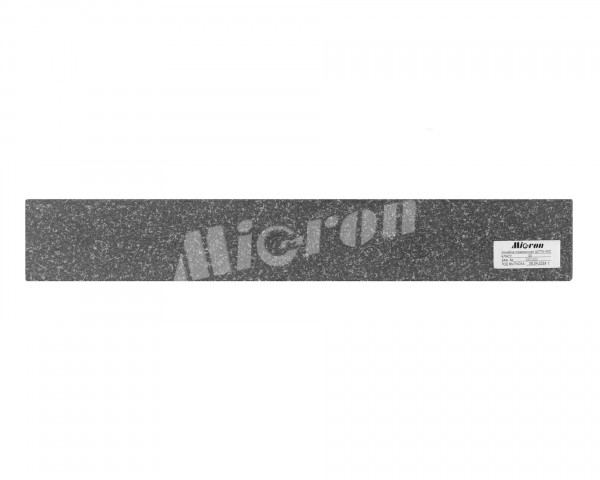

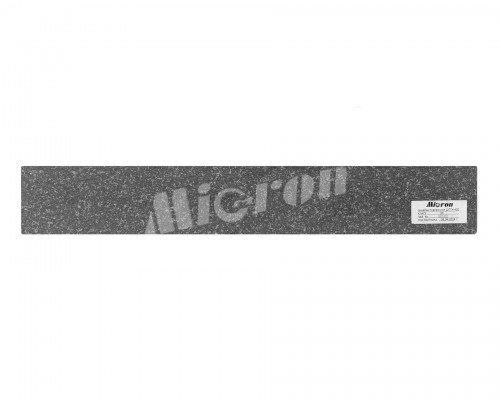

Линейка поверочная ШП-ТК-400x60x25мм кл.00 гранитная МИК (артикул 1124487)

Описание

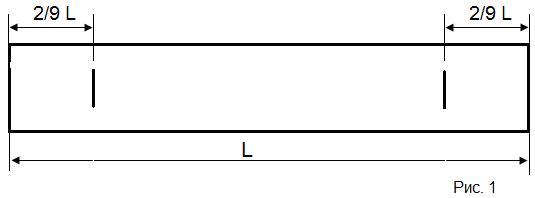

Линейки поверочные твердокаменные комплектные прямоугольного сечения  типа ШП-ТК, предназначены для проверки параллельности, позиционирования заготовок в качестве параллельных установочных блоков (при использовании комплектом из двух штук), а так же для проверки плоских поверхностей методом световой щели (на просвет), непосредственно определяемый визуально, либо сравнением с образцом просвета, а так же методом определения линейных отклонений при помощи линейки и плиток, щупов или плиток в сочетании с рычажным индикатором. Основным методом проверки плоских поверхностей при помощи поверочных линеек типа ШП-ТК является метод измерения линейных отклонений от поверхности контролируемой детали до поверхности линейки, которая установлена на опорах и метод «пятен на краску» (используется поштучно). Для установки линейки типа ШП-ТК  на опоры необходимо отмерить 2/9 L (где L- длина линейки), от концов линейки и нанести риски при помощи чертилки или маркера (Рис.1).

Рис.1
