Штангензубомер ШЗН-26 0,02 (1-26) ЧИЗ (артикул 52166)

Описание

Штангензубомер - прибор для измерения толщины зубьев и шестерен реек. Прибор применятся на предприятиях во время изготовления и ремонта механизмов с зубчатыми передачами, таких как редукторы и прочие механические вариаторы. Может быть использован для измерения толщины зуба колес с модулем до 26.

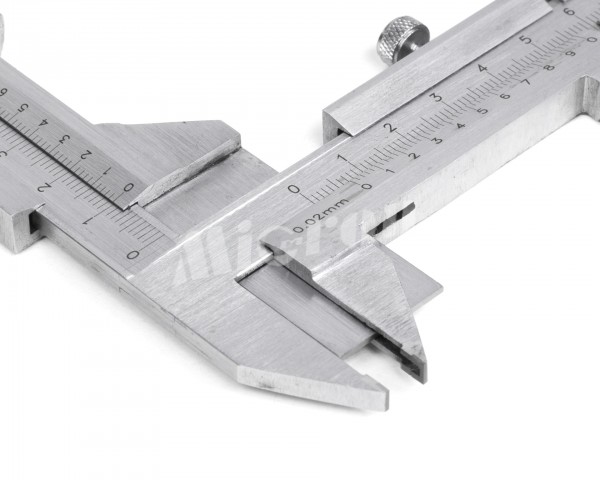

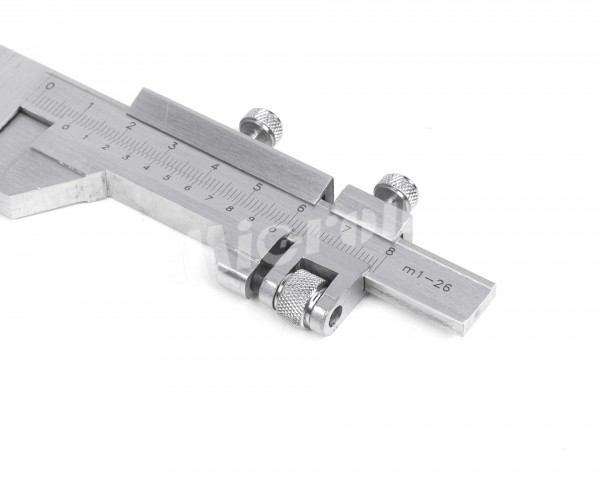

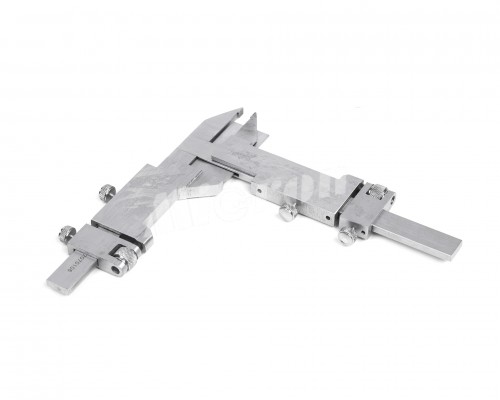

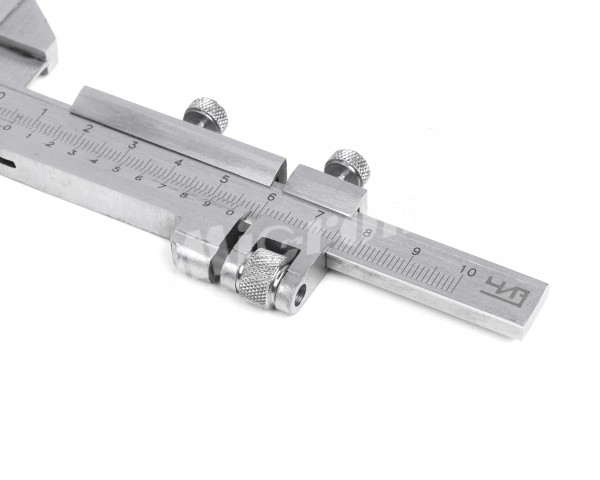

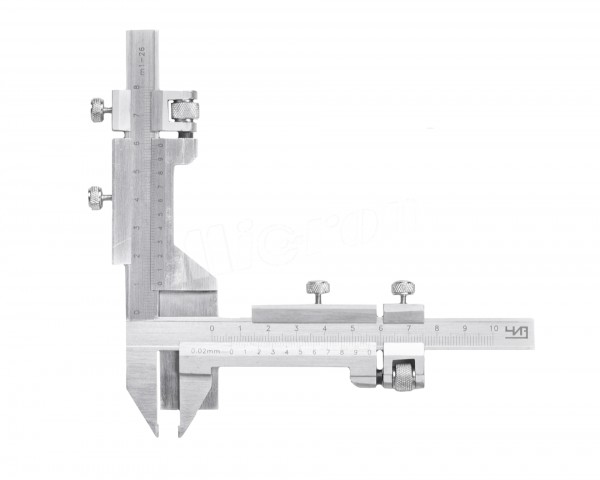

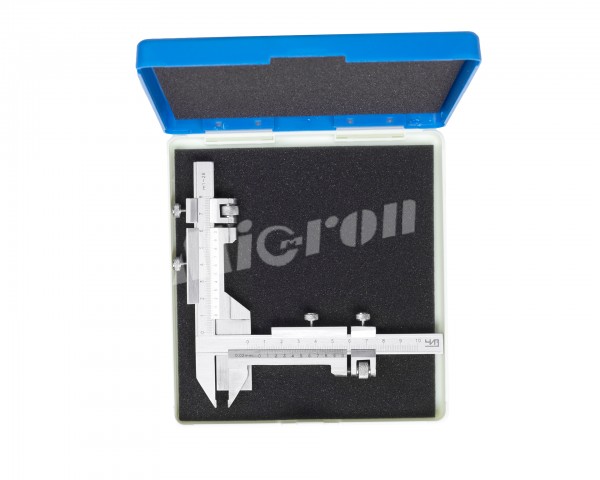

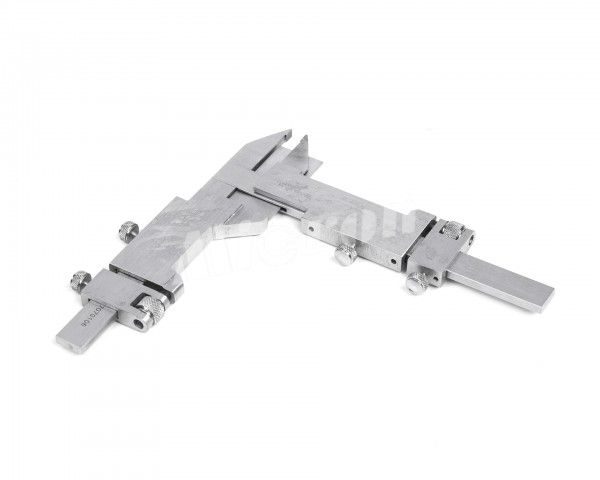

Инструмент представляет собой сочетание штангенглубиномера и штангенциркуля. Вертикальная линейка штангензубомера предназначена для установки высоты от вершины зуба, на которой производится измерение толщины зуба, а горизонтальное устройство предназначено для непосредственного измерения толщины зуба. Прибор устанавливается упором на измеряемый зуб и губки подводятся вплотную к профилю зуба. Отсчёт толщины зуба производится по горизонтальной линейке и нониусу. отсчет высоты - по вертикальной линейке. Штангензубомер упакован в жесткий пластиковый или деревянный футляр и имеет паспорт изделия, в котором прописаны все необходимые характеристики и нормы эксплуатации.
